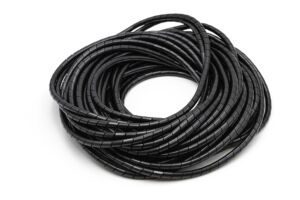

GST Spiralband
Das GST Spiralband wird zum Bündeln von Kabeln und Leitungen verwendet. Durch den durchlaufenden Spiralschnitt ist die Abzweigung an jedem beliebigen Punkt des Spiralbandes möglich.
GST Spiralband ist perfekt zur Bündelung und zum Schutz von Kabeln und Leitungen geeignet. Es bietet eine hohe Flexibilität und kann zudem wiederverwendet werden.
Wie installiert man Spiralband?
Die Installation von GST Spiralband erfordert kein Werkzeug und ist unkompliziert:
Schritt 1: Ermitteln Sie den Außendurchmesser Ihres Kabelbündels und wählen Sie dann den passenden Durchmesser des Spiralbandes.
Schritt 2: Wählen Sie die gewünschte Länge des Kabelschutzes oder kürzen Sie ihn bei Bedarf. Wickeln Sie dann das Spiralband um Ihr Kabelbündel, indem Sie sie ähnlich wie Isolierband von einem Ende zum anderen anbringen.
Schritt 3: Wenn Sie einzelne Kabel aus dem Spiralband herausführen möchten, tun Sie dies während des Wickelns an der entsprechenden Stelle. Wenn Sie dies zu einem späteren Zeitpunkt tun möchten, können Sie das Band an die gewünschte Stelle zurückwickeln.
Abmessungen GST:
| Bezeichnung | Bündelungsbereich | Abmessungen | Abmessungen | Abmessungen |
| in mm | in mm | in mm | in mm | |
| d | D | w | ||
| GST-1 | 3,0-15,0 | 2,3 | 3,5 | 5 |
| GST-3 | 4,0-20,0 | 3,7 | 5 | 7 |
| GST-6 | 7,0-40,0 | 6,5 | 8 | 10 |
| GST-8 | 9,0-50,0 | 8,2 | 10 | 12 |
| GST-10 | 11,0-70,0 | 10 | 12 | 14 |
| GST-12 | 13,0-80,0 | 12 | 14 | 16 |
| GST-20 | 18,0-120,0 | 17,6 | 20 | 22 |
| GST-22 | 23,0-150,0 | 22,2 | 25 | 27 |
