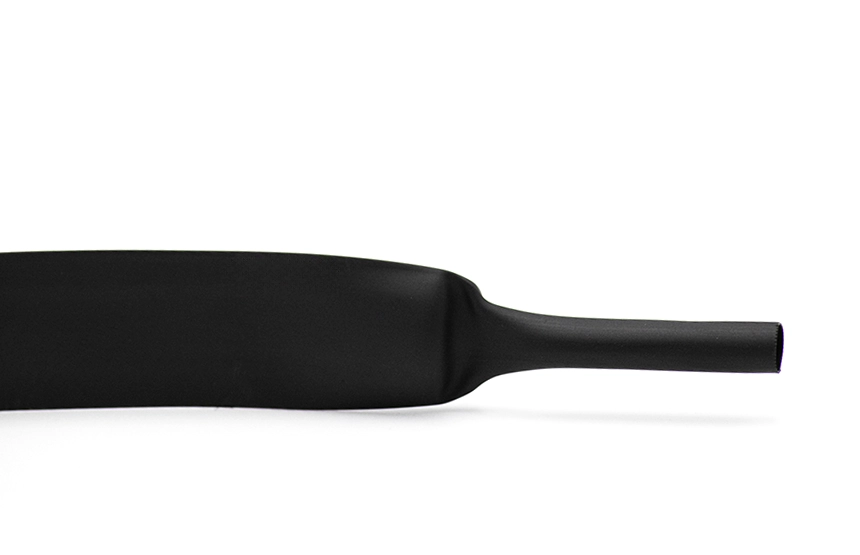

BPUTW

Ultra-dünnwandiger Schrumpfschlauch

Der BPUTW ist ein ultra-dünnwandiger flexibler Schrumpfschlauch aus Polyolefin. Er eignet sich durch seine schnelle Schrumpffähigkeit ausgezeichnet für wärmeempfindliche Anwendungen.

Produktdatenblatt PDF

Technische Daten
Werkstoff	Polyolefin
Besonderheiten	dünnwandig, flammhemmend, flexibel, UL-zugelassen, ultra-dünnwandig
Zulassung	UL 224
Betriebstemperatur min.	-55 °C
Betriebstemperatur max.	125 °C
Durchmesser innen von (mm)	0,70
Durchmesser innen bis (mm)	61,00
Farben	Schwarz Transparent
Schrumpfrate	2:1
Schrumpftemperatur	90 °C

Technische Daten

Werkstoff

Polyolefin

Besonderheiten

dünnwandig, flammhemmend, flexibel, UL-zugelassen, ultra-dünnwandig

Zulassung

UL 224

Betriebstemperatur min.

-55 °C

Betriebstemperatur max.

125 °C

Durchmesser innen von (mm)

0,70

Durchmesser innen bis (mm)

61,00

Farben

Schwarz

Transparent

Schrumpfrate

2:1

Schrumpftemperatur

90 °C

TYP	Ø vor Schrumpfung	Ø nach Schrumpfung	Wandstärke nach Schrumpfung	VPE (Rolle)
0,7/0,4	0,60 mm	0,40 mm	0,20+-0,06 mm	200 m
1,5/0,6	1,35 mm	0,60 mm	0,25+-0,06 mm	200 m
2,0/0,8	1,85 mm	0,80 mm	0,25+-0,06 mm	200 m
2,5/1,0	2,35 mm	1,00 mm	0,28+-0,06 mm	200 m
3,0/1,25	2,85 mm	1,25 mm	0,30+-0,06 mm	200 m
3,5/1,5	3,35 mm	1,50 mm	0,30+-0,06 mm	200 m
4,0/1,75	3,80 mm	1,75 mm	0,30+-0,06 mm	200 m
4,5/2,0	4,30 mm	2,00 mm	0,30+-0,06 mm	200 m
5,5/2,5	5,30 mm	2,50 mm	0,30+-0,06 mm	100 m
6,5/3,0	6,30 mm	3,00 mm	0,36+-0,06 mm	100 m
7,0/3,25	6,80 mm	3,25 mm	0,36+-0,05 mm	100 m
7,7/3,5	7,40 mm	3,50 mm	0,36+-0,05 mm	100 m
8,5/4,0	8,50 mm	4,00 mm	0,36+-0,05 mm	100 m
9,5/4,5	9,30 mm	4,50 mm	0,36+-0,05 mm	100 m
10,5/5,0	10,20 mm	5,00 mm	0,36+-0,05 mm	100 m
11,5/5,5	11,20 mm	5,50 mm	0,36+-0,05 mm	100 m
12,5/6,0	12,20 mm	6,00 mm	0,36+-0,05 mm	100 m
13,5/6,5	13,20 mm	6,50 mm	0,36+-0,06 mm	100 m
14,5/7,0	14,20 mm	7,00 mm	0,36+-0,06 mm	100 m
15,5/7,5	15,20 mm	7,50 mm	0,36+-0,06 mm	100 m
16,5/8,0	16,20 mm	8,00 mm	0,40+-0,06 mm	100 m
17,5/8,5	17,20 mm	8,50 mm	0,40+-0,06 mm	100 m
18,6/9,0	18,20 mm	9,00 mm	0,40+-0,06 mm	100 m
20,6/10,0	20,20 mm	10,00 mm	0,40+-0,06 mm	100 m
22,6/11,0	22,20 mm	11,00 mm	0,40+-0,06 mm	100 m
25,7/12,5	25,30 mm	12,50 mm	0,40+-0,06 mm	100 m
31,0/15,0	30,50 mm	15,00 mm	0,48+-0,08 mm	100 m
32,0/16,0	30,00 mm	16,00 mm	0,48+-0,08 mm	100 m
40,0/20,0	38,00 mm	20,00 mm	0,48+-0,08 mm	100 m
61,0/30,0	59,00 mm	30,00 mm	0,60+-0,10 mm	100 m

TYP

Ø vor Schrumpfung

Ø nach Schrumpfung

Wandstärke nach Schrumpfung

VPE (Rolle)

0,7/0,4

0,60 mm

0,40 mm

0,20+-0,06 mm

200 m

1,5/0,6

1,35 mm

0,60 mm

0,25+-0,06 mm

200 m

2,0/0,8

1,85 mm

0,80 mm

0,25+-0,06 mm

200 m

2,5/1,0

2,35 mm

1,00 mm

0,28+-0,06 mm

200 m

3,0/1,25

2,85 mm

1,25 mm

0,30+-0,06 mm

200 m

3,5/1,5

3,35 mm

1,50 mm

0,30+-0,06 mm

200 m

4,0/1,75

3,80 mm

1,75 mm

0,30+-0,06 mm

200 m

4,5/2,0

4,30 mm

2,00 mm

0,30+-0,06 mm

200 m

5,5/2,5

5,30 mm

2,50 mm

0,30+-0,06 mm

100 m

6,5/3,0

6,30 mm

3,00 mm

0,36+-0,06 mm

100 m

7,0/3,25

6,80 mm

3,25 mm

0,36+-0,05 mm

100 m

7,7/3,5

7,40 mm

3,50 mm

0,36+-0,05 mm

100 m

8,5/4,0

8,50 mm

4,00 mm

0,36+-0,05 mm

100 m

9,5/4,5

9,30 mm

4,50 mm

0,36+-0,05 mm

100 m

10,5/5,0

10,20 mm

5,00 mm

0,36+-0,05 mm

100 m

11,5/5,5

11,20 mm

5,50 mm

0,36+-0,05 mm

100 m

12,5/6,0

12,20 mm

6,00 mm

0,36+-0,05 mm

100 m

13,5/6,5

13,20 mm

6,50 mm

0,36+-0,06 mm

100 m

14,5/7,0

14,20 mm

7,00 mm

0,36+-0,06 mm

100 m

15,5/7,5

15,20 mm

7,50 mm

0,36+-0,06 mm

100 m

16,5/8,0

16,20 mm

8,00 mm

0,40+-0,06 mm

100 m

17,5/8,5

17,20 mm

8,50 mm

0,40+-0,06 mm

100 m

18,6/9,0

18,20 mm

9,00 mm

0,40+-0,06 mm

100 m

20,6/10,0

20,20 mm

10,00 mm

0,40+-0,06 mm

100 m

22,6/11,0

22,20 mm

11,00 mm

0,40+-0,06 mm

100 m

25,7/12,5

25,30 mm

12,50 mm

0,40+-0,06 mm

100 m

31,0/15,0

30,50 mm

15,00 mm

0,48+-0,08 mm

100 m

32,0/16,0

30,00 mm

16,00 mm

0,48+-0,08 mm

100 m

40,0/20,0

38,00 mm

20,00 mm

0,48+-0,08 mm

100 m

61,0/30,0

59,00 mm

30,00 mm

0,60+-0,10 mm

100 m
